联系人：张先生 13316543719
邮 箱：279840520@qq.com
传 真：0755-28342471
网 址：www.szhtgj.cn
地 址：广东省深圳市龙岗区龙城大道3020

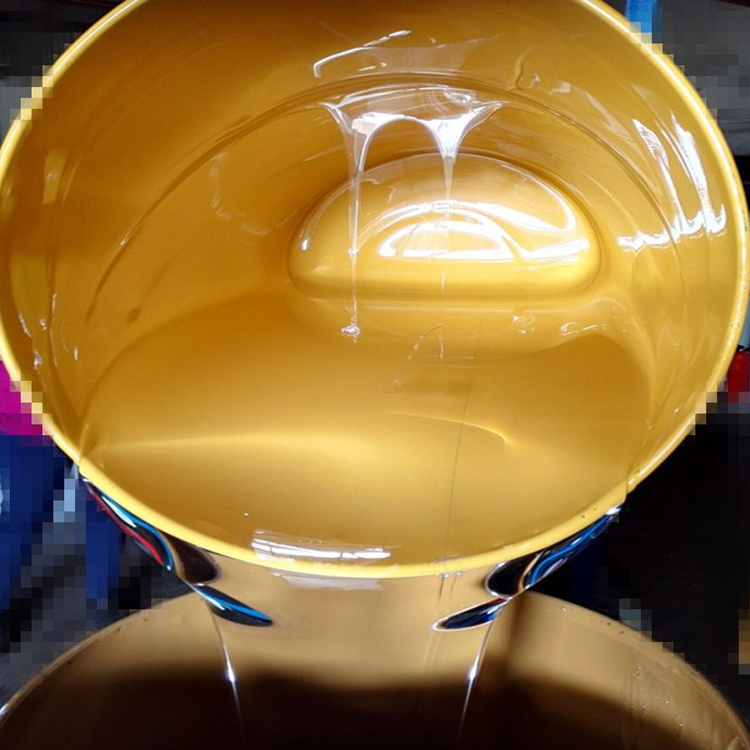

透明硅胶原料也可叫加成型模具硅胶，只有加成型的硅胶才能达到全透明，缩合型的只能是半透明的硅胶。透明硅胶原料，主要是1：1的，还有10：1的，是双组份的，其中一组份是含铂金固化剂。
双组份透明硅胶在操作时应注意：.
此硅胶不要和任何其他缩合型硅胶相接触，不要与任何如含有N、P、S等有机化合物，Sn，Pb，Rg，Bi，As等离子化合物接触，否则会引起固化剂中毒，造成固化剂中毒，造成硅胶不会固化的现象。
温度范围在-65°C 至200°C下可长期使用并保持其柔软弹性性能，有电性能和化学稳定性，耐水、耐臭氧、耐气候老化，无腐蚀性，有生理惰性，无毒无味，线收缩率低。
A、B组份按1:0.95-1.05混合均匀，经真空脱泡后即可浇灌，操作时间视温度而定(0.5-3)H，硫化时间(室温)12-24H，加温80-120°C可在数十分钟内硫化。室温快干型操作时间小于20分钟，硫化时间为1小时。
