联系人：张先生 13316543719
邮 箱：279840520@qq.com
传 真：0755-28342471
网 址：www.szhtgj.cn
地 址：广东省深圳市龙岗区龙城大道3020

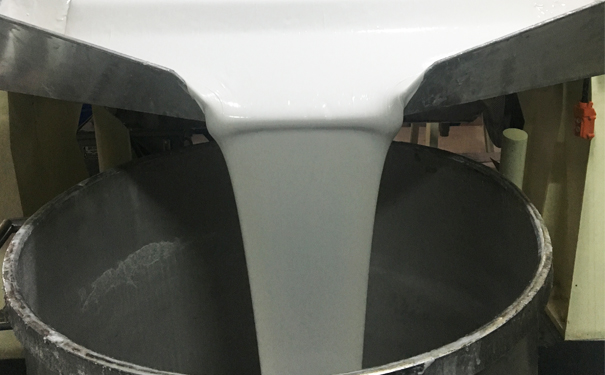

制作硅胶模具时，由于某些原因会造成模具硅胶24小时还未固化的现象，今天我们就分析下如何通过控制硅胶与固化剂的比例来避免不固化的现象。
模具硅胶固化会受温度的影响，温度高固化速度会快，相反，温度低固化速度就会慢点，那么在即将进入冬季天气时制作硅胶模具时就要适当改面硅胶与固化剂的配比来保证硅胶的正常固化。
固化剂添加量越大硅胶的反应速度越快，固化剂与硅胶的比例最少不低于1%。如果固化剂添加量太少了很久都不会固化。固化剂添加不超过5%一般对硅胶硬度，拉力，撕裂强度不会有多大影响。
①固化剂加量1%，2.5小时胶体还在流动，6—8小时可以脱模。
②固化剂加量2%，50分钟至1小时胶休还会流动，2—3小时可以脱模。
③固化剂加量3%，28—30分钟胶体还在流动，1.5—2小时可以脱模。
④固化剂加量4%，10—15分钟胶体还在流动，1—1.5小时可以脱模。
硅胶固化剂加入到模具硅胶后必须搅拌均匀，如果没有搅拌均匀，就会发生部分不固话现象，如果没有固话的地方48小时以后还不能固话的话，这块模具就宣告报废了，就不会固化了，只能把它清理干净后重新制作模具。
